經常采購思博產品的小伙伴一定已經發現，思博的電位器和數字電位器產品具有多種多樣的接線方式，歸納起來，可以分為接線端子和導線/線纜兩大類，今天我們就來聊聊這兩類接線方式的特點。

接線端子和導線/線纜的區別和各自?xún)?yōu)勢

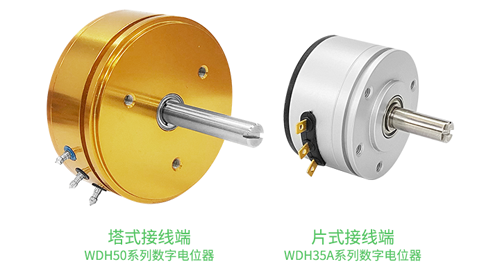

        使用接線端子的產品，根據端子外形的不同，可以分為塔式接線端和片式接線端兩種。其優勢在于結構簡單和性?xún)r(jià)比高。WDH50數字電位器使用的是塔式接線端，而WDH35A/WDH35G數字電位器使用的是典型的片式接線端，片式接線端還可配合夾線片使用，便于產品的焊接和調試。

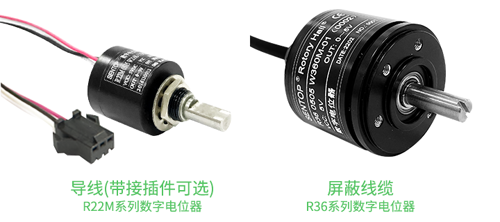

        除了使用接線端子的產品之外，我們更多的電位器和數字電位器產品使用了導線或線纜進行信號輸出。其中使用導線的主要是中小型或經濟型產品，而我們的高端產品系列大都使用屏蔽線纜，線纜中的屏蔽層可以屏蔽環境電磁波的干擾信        號，保證了信號傳輸?shù)姆€(wěn)定性。比起使用接線端子的產品，導線/線纜型產品的防護等級更高，而且可以根據客戶需求設計不同長度的導線或線纜，還可以在尾端加裝接插件。

電位器和數字電位器接線的注意事項

電位器

        電阻型產品中，1、3兩端為總阻端，2號端為輸出端，1、3兩端分別接電源和接地，通過反接1、3端的方式可以獲得反方向的輸出信號。

數字電位器

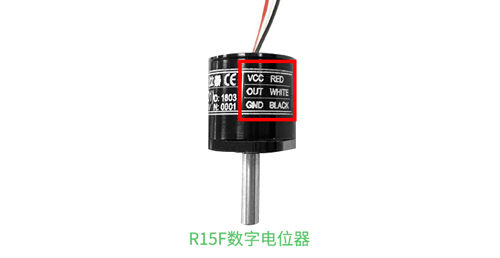

        而數字電位器產品則是有著明確的電源（VCC）和接地（GND）端，使用數字電位器時需仔細根據產品上的標簽進行接線，反接并不會使您獲得特殊的輸出特性，反而可能導致產品損壞，所以在訂貨前需要確定好輸出信號的方向。

思博各系列產品的接線差異

電阻式產品接線說明

        在電阻型產品中，SAKAE系列與SENTOP系列產品的導線顏色對應的接口是不同的，在接線時請您務必先查看隨貨附上的接線說明小卡片。

        由上圖可知，SAKAE系列產品1、3總阻端導線顏色為黃、綠色，2號端輸出端導線為紅色；SENTOP產品總阻端導線為紅、黑色，輸出端導線為白色。其中紅色導線在兩款產品中作用不同，在接線時需要特別加以注意。

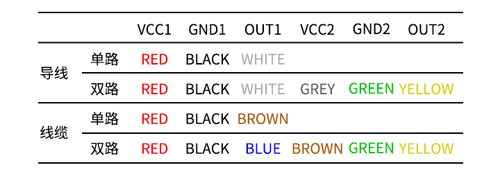

非接觸式產品接線說明

       非接觸式的產品也請您仔細核對殼體和說明書上的接線說明進行接線。

TIPS

        在具體使用產品時，請核對產品標簽上的接線說明進行接線，錯誤接線很容易造成產品損壞，千萬要當心！

        對于非標準接線產品例如特殊端子，特殊線色或線徑，請與我們聯系，我們可以提供定制服務。

        思博的高端系列產品設有反接保護和過壓保護，從最大程度上保避免了因?yàn)槿藶榻渝e(cuò)線所導致的產品損壞的情況，如您有需求，歡迎您前來垂詢下單！
