上一期文章中，我們介紹了絕對值編碼器的特點以及應用場景，本期我們來介紹一下增量型編碼器。

增量型編碼器

      增量型編碼器的工作原理是將位移轉換成周期性的電信號，再將這個周期性的電信號轉變成計數脈沖。因而在控制系統中可通過計算接收到的脈沖的個數得出位移的大小。

      由于增量型編碼器轉軸旋轉時會有相應的脈沖輸出，并通過判向電路和計數器來實現其旋轉方向的判別和脈沖數量的增減。因此增量型編碼器可任意設定計數起點，測量時可多圈無限累加。由于Z相信號會在每完成一周的旋轉后發出一個脈沖信號，故可在實際使用中將Z信號用作機械零位的參考。

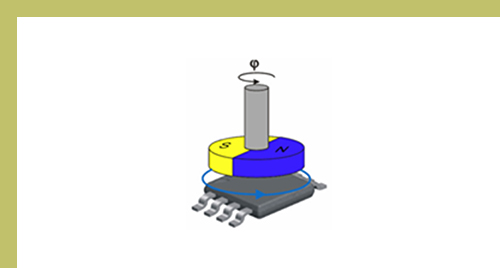

      思博的增量型編碼器屬于磁性編碼器，通過磁鋼配合敏感元件以及信號處理電路實現功能。當磁鋼旋轉時傳感元件在磁場內響應磁場方向的變化，產生電信號，通過計算后發出與磁場旋轉角度對應的脈沖信號。

增量型編碼器的應用

      增量型編碼器一般常用于測量速度、轉動方向、移動角度以及相對距離的場景。廣泛應用于工業自動化、機器人、航空航天、醫療設備等領域。具體應用包括：

1.位置控制和運動控制：磁性增量型編碼器可用于控制工業機器人、自動化生產線等設備的位置和運動。

2.測量和檢測：磁性增量型編碼器可用于測量線性位移、旋轉角度、轉速等參數，并用于自動化檢測、質量控制等領域。

3.醫療設備：磁性增量型編碼器可用于醫療設備中的位置和運動控制，如CT、MRI等。

4.科研實驗：磁性增量型編碼器可用于科研實驗中的運動控制和參數測量，如材料測試、納米制造等。

增量型編碼器的選擇

1.小尺寸

      思博有著各種不同尺寸的增量型編碼器可供選擇，有小型的EI18A、EI22A；

2.常用的35mm尺寸

      常用的35mm尺寸的EI35A，其中包括有線纜引出的EI35A-C1和端子引出的EI35A-C9；

3.高防護等級

      有高防護等級的EI36A、EI40A，它們均達到了IP67的防護等級，可應對更復雜的工作環境；

4.盲孔型

      有盲孔型的EI40B，以及輸出電平可隨輸入電壓變化的EI40NB；

5.重載型

      有重載型的EID58A；

6.拉線型

      還有XL50SI拉線編碼器，可提供長距離有效測量行程、更多樣化的測量方式、可以滿足客戶不同的安裝要求。如果您有安裝空間上的特殊需求，不妨來了解一下這款產品，它可以為您選型提供更多的可能性。點擊跳轉>>小拉線XL50S，激發“披荊斬棘”的力量

本期微信向大家簡單介紹了思博的增量型編碼器。若您想了解更多思博編碼器產品，歡迎查閱《【思博小課堂11】絕對值編碼器》。 您可以根據自身實際應用情況來選擇合適的產品，歡迎您隨時與我們聯系。
