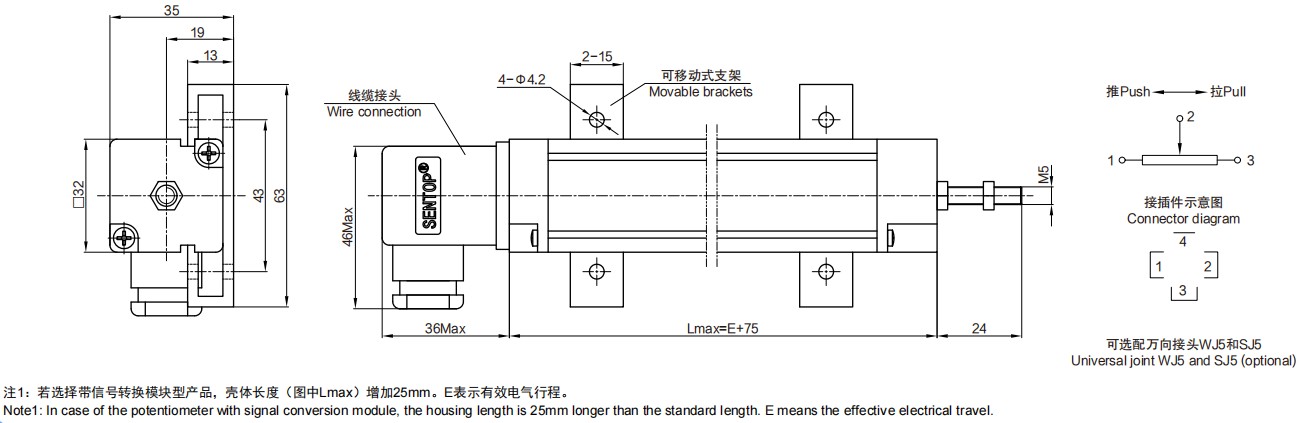

機械行程

E+8mm±2mm

防護等級

IP40

工作力

≤2.5N

預期壽命

20,000,000

質量

約150g (50mm)；約210g (100mm)；約270g (150mm)；不同電氣行程產品的質量可參考計算公式 M=1.2×E+90g

速度

最大1m/s

外殼

鋁合金，表面陽極氧化

軸

不銹鋼

電刷

精密多觸點六元合金

工作溫度

-55℃～+125℃

儲存溫度

-55℃～+125℃

沖擊

50G，11ms，半正弦

振動

15G，10～2000Hz

理論電氣行程(E)

25mm-400mm(每25mm遞增);400mm-1000mm(每50mm遞增)

實際電氣行程(T)

T=E±2mm

標準阻值

1K,2K,5K,10K

總阻公差

標準級±15% ；精密級±10%

獨立線性公差

標準級±0.5% ；精密級±0.1%；超精密級±0.05%

額定功率

0.04W/cm(70℃) 0W（125℃）

電刷電流

μA級~1mA(最大2mA))

重復性公差

≤0.01%

負載電阻

≥1000xRt

絕緣電阻

≥1000MΩ(500V.D.C.)

介質耐壓

1000V.A.C RMS 50Hz

電氣行程

同電位器型

額定工作電壓

15～30V

信號轉換模塊類型

電流型I1、 電壓型V1、電壓型V2

輸出信號類型

4~20mA（I1）、0~5V（V1）、0~10V（V2）

負載電阻

0~350Ω（I1）、≥5KΩ（V1、V2）

彈簧復位

以下行程可實現外置彈簧復位：50mm（含50mm）～275mm

特殊規格

特殊電氣行程

特殊電氣行程

萬向接頭WJ5和SJ5
